FYBシリーズ

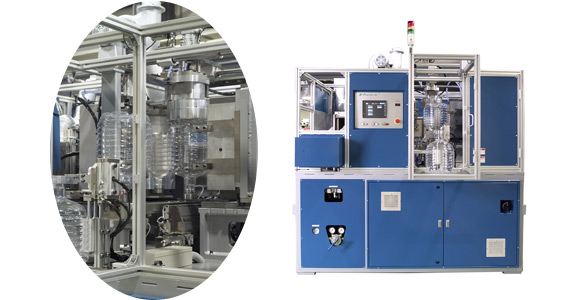

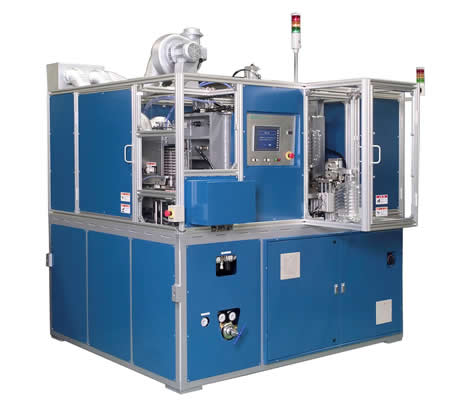

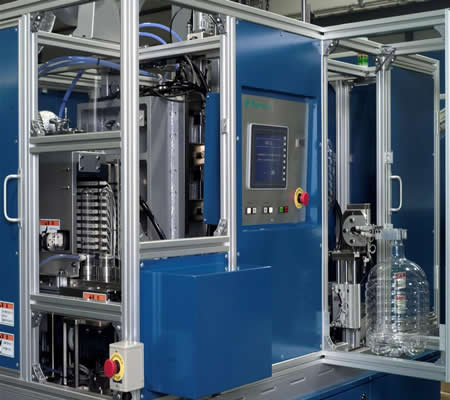

FYB-4

化粧品、医薬品などの小型容器を生産する多機能成形機です。PET,PEN,PP樹脂等、ボトルの壁/底肉厚が3mmを超えるような化粧容器等の成形機として開発しました。最重要となる加熱方式では、単列4ゾーンの並列設置(業界初)とし省スペース化を実現。 各ゾーンを独立温度制御にし標準から超厚肉ブリフォームまで正確な加熱制御が可能となり厚肉容器の安定成形を可能にしました。新方式の並列加熱ゾーンは、プリフォームの加熱時間最適化と相まってサイクルタイムの短縮、及び延長が可能なフレキシブル成形条件を実現することが出来ます。 最少スペースで高晶質、無人運転などコストパフォーマンスに優れ高付加価値を付与する成形機です。
主仕様(オプション含)

  • 自動生産……………… 射出機-プリフォーム取出機(トラバース)-本機の並列連結で自動一貫生産ラインになります。
  • ネック位置決め装置… ブ口一工程前でネック特定位置割出しを行い保持したままブロー工程に移行します。
  • 正確な加熱…………… 4本同時ブ口一式でありながらプリフォームは2本毎に適正加熱、時間差の無い同時合体で4本に移行。
  • 生産数対応機構…… 生産ロットに応じて2個、4個取りを操作画面上で選択できます。
  • 生産量………………… 4本取りでありながう120本~960本毎時まで生産数を調整でき、後ライン対応も可能です。
  • プリフォーム変形防止機構… 加熱中にプリフォーム変形防止機構(弊社特許)を設置できます。
  • 厚肉・広口対応………超肉厚20mmでも均一加熱が可能で最大口径φ70XH180mm迄のプリフォームに対応。
  • 省スペース設計……… 2014年度産業競争力強化法の先端設備認定機種と相まってコンパク卜設計です。
  • 優遇税制対応機種…生産性向上設備投資促進税制対象機種です。(中小企業税制の制限あり)

FMB-mini

FYB-4

350mlまでの容器成形が可能な業界最小二軸延伸ブロー成形機です。

FFBシリーズ

プリフォーム加熱は連続ロータリー方式、ブロー成形は軸配列のリニア式として高効率・高品質生産が出来ます弊社4世代目となる最新鋭機です。
FFB-4L型はプリフォームをマンドレルに挿入する工程も新開発のロータリークランプ反転方式を採用、スムーズ且つ確実にマンドレルに装着します。 両機共に各部主要駆動源はサーボモータを常用。高速・省エネを達成し、更に加熱部とブロー成形部のピッチは新開発のスクリューリード変換機構の採用により、滑らかな動作でブロー型の所定ピッチに変換します。
  型締め機構は弊社独自開発SLBシステムを採用、1基のサーボモータで円滑開閉動作を保証します。これら新メカ機構採用により従来機比で約30%のサイクルアップが可能となりました。
主な仕様
・従来機比で約30%の設置面積減。
・プリフォームマンドレルは全FFBシリーズ機に共通使用できます。
・マンドレル移動は反転無しの新開発連続回転装置。ボトル取出し後180°回転し加熱ゾーンに移行します。
・各部はサーボモータとインデックスモータ駆動。延伸はオプションでサーボモータ駆動が選択できます。
・高圧ブローエアーを回収、操作エアーに用いる省エネ回路(標準装備)の採用で、操作用コンプレッサーは必要ありません。
・ボトルは正立、整列搬送されますので後工程が容易になります(ボトル形状によります)。

FFB-2L

FFB-2L
用途 飲料容器、調味料容器、化粧品、医療品容器、特殊容器など
キャビティ数 2
最大成形容量 FFB-2L:5L FFB-2S:2L
最小口径 12mm
可能材料 PET、PP、PEN
最大生産量 2,100本/時間

FFB-4

FFB-4
FFB-4 供給部   FFB-4 排出部

FFB-6S

FFB-6S
FFB-6 供給部   FFB-6 排出部

FRBシリーズ

高品質、ハイサイクル、多彩な制御プロセス、そしてコンパクト・・・ボトル・容器成形の選択肢を広げた完全ロータリー式ニ軸延伸ブロー成形機です。
100%電動駆動で衛生的に優れ、充填機とインターフェースを介して連動生産を可能にしたライン構成ができます。
全ての機種は余裕を持った加熱ゾーンを有しプリフォームの選択肢を広げ安定成形に寄与します。

国内唯一の純国産ロータリー式成形機で国内顧客のご要望に応える製造現場重視の設計となっています。
成形メーカー、そしてバイプラント、インプラントに対応するためロータリー機の特徴であるステーション数の増減で生産量に対応できるよう各機種のラインナップを取りそろえました。
【FRB関係特許登録番号 4285727、4262490、4638535、4638536,4679619 他海外10ヶ国】

世界最大クラスのロータリー式二軸延伸ブロー成型機完成
FRB-6/10L

2017年1月出荷
成形最大容量12L
最高生産スピード 毎分100本

フロンティアは10LサイズのPETボトルを最高100本毎分成形可能なロータリー式二軸延伸ブロー成型機を完成させ、1月に出荷した。
7.5Kwのモーター1基で駆動し、操作性を大きく改良、トラブルシューティングを組込んだタッチパネルで全ての条件設定が容易にできる。
型交換の容易性にも改良を加え大型ブロー金型でありながら1時間以内での交換ができる。
プリフォームは正立移送タイプとして反転をなくし大型プリフォームにも対応できる機構とした。

大型ボトル用FRB-6/10L ボトル排出口

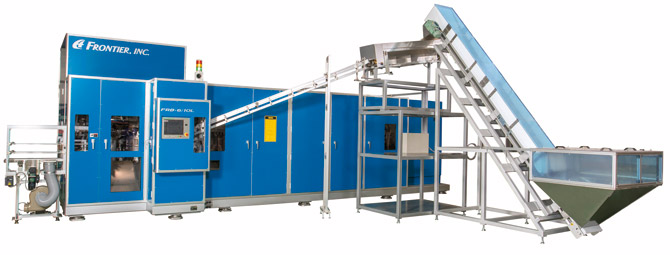

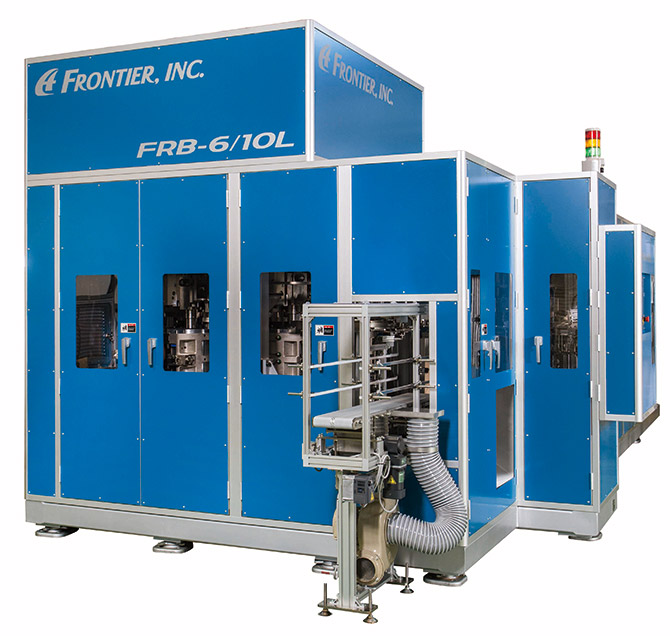

大型ボトル用FRB-6/10L 全体画像

項目/機種 FRB-6/10L
用途 飲料容器など
キャビティ数 6
最大成形容量 12L
最大口径 53mm
可能材料 PET
最大生産量(本/時間) 6,000

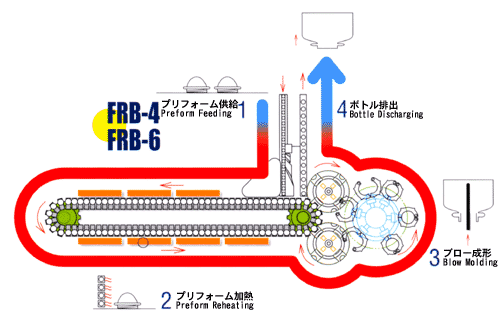

FRB機構図
FRBシリーズ機構図

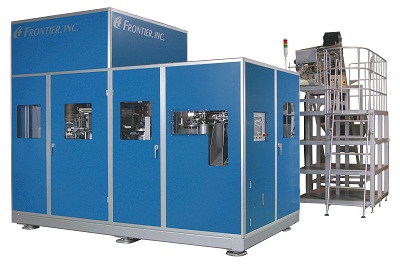

FRB-4

FRB-4

FRB-6L

FRB-4

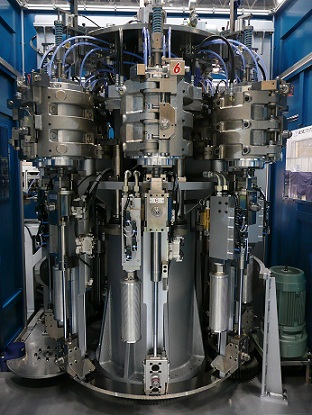

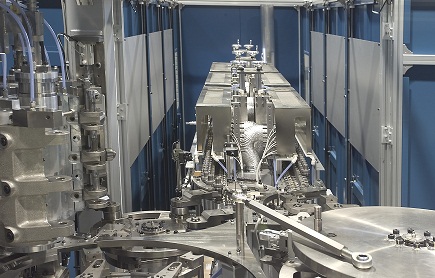

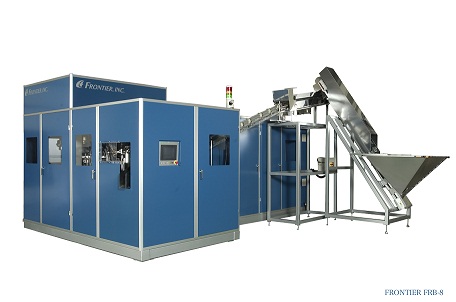

FRB-8,12

FRB-8 FRB-8 FRB-8

FRB-16

   最新の『FRB-16の紹介』の動画はでご覧いただけます

FRB-16

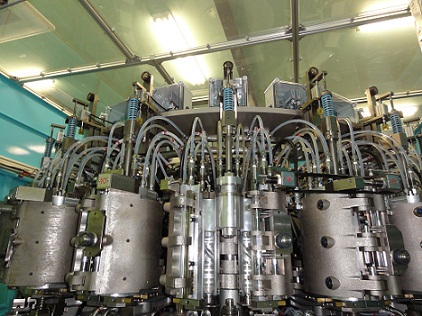

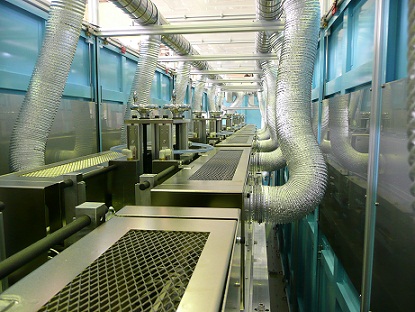

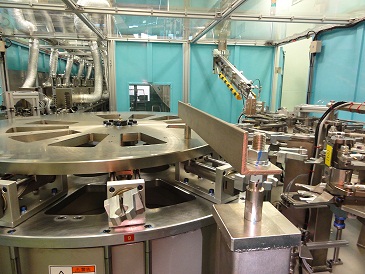

FRB-20

   最新の『FRB-20』の動画はでご覧いただけます
FRB-20 FRB-20 FRB-20
項目/機種 FRB-4 FRB-6 FRB-8 FRB-10 FRB-12 FRB-16 FRB-20 FRB-24
用途 飲料容器、調味料容器など
キャビティ数 4 6 8 10 12 16 20 24
最大成形容量 2L 5L 2L 350ml 2L 350ml
最大口径 38mm 53mm 38mm
可能材料 PET、PP PET(FRB-10~)
最大生産量(本/時間) 6,000 6,000 12,000 15,000 18,000 24,000 24,000 36,000

FGBシリーズ

1999年に業界初の5ガロン(18.9L)容器成形用2ステージ機を開発、PET、PCなど各種の容器を市場に送り出してきました。 当時はPC、PET共に重量で750g前後の大型容器です。
10年後の2009年、それら初期技術の応用、その集大成としてよりコンパクトで汎用性のある大型容器用成形機を開発、最新技術を併合させFGBシリーズとして完成させました。

顧客の生産体制や市場要求に最も適した機種を選んでいただけるようラインナップしました。
基本ベースは1キャビティ機です。12L(呼称3ガロン)PETボトル(250g前後)で毎時500本以上の成形能力を有する単能機タイプFGB-12L、 12L のBIBタイプ角形状PETボトルで120g前後の縮小可能なボトルを成形するFGB-12LC、 20L(呼称5ガロン)サイズまで成形可能でPC製リターナブル容器を180本毎時以上の生産能力を有するダブルブロー式成形機FGB-20LWなどがあります。

これらの成形機は弊社の他機種同様、油圧を使用せずモーターと空圧で駆動し、更には大型容器のブロー時に排出される圧縮空気を再利用するなど省エネ、環境対応も重視した機構を備えております。

FGB-20LW

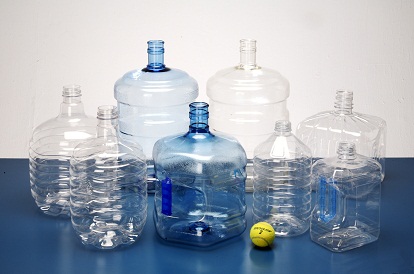

1ガロンから5ガロンまでのポリカ及びPET容器

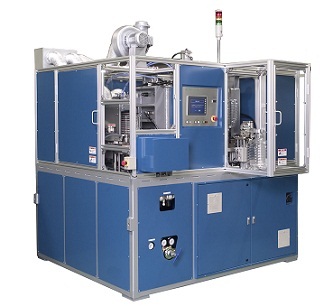

FGB-12L

大容量PETボトル成形機FGBシリーズ

FGB1-12L全景
FGB1-12L
プリフォーム挿入部とボトル排出部
プリフォーム挿入部とボトル排出部

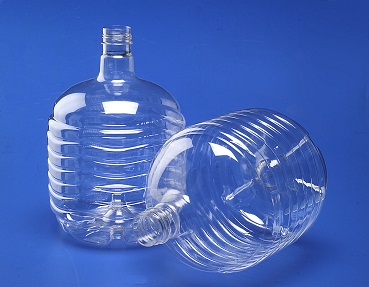

FGBで成形した3ガロン(12L)ボトル成形12Lボトル

12L(呼称3ガロン)までのワンウェイ容器成形用のニ軸延伸ブロー成形機です。
水容器に限らず多くの大型容器・工業用部品分野等に応用できる機種と考えております。
使用できる樹脂もPETのみならずPPなど広範囲にわたります。
現在ウォーターサーバ用の容器成形機として活躍しております。

FGB-12L FGB-12L FGB-12L
用途 大容量容器
キャビティ数 1
最大成形容量 12L
最小口径 20mm
可能材料 PET、PP、PENなど
最大生産量 500本/時間

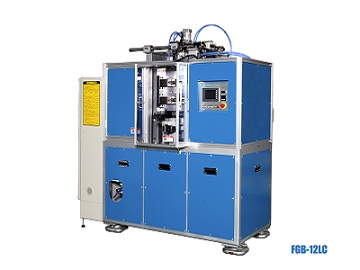

FGB-12LC

12L(呼称3ガロン)までのワンウェイ容器成形用のニ軸延伸ブロー成形機です。
使用できる樹脂はPET樹脂に限定した設計となっております。
主にBIB用容器成形に開発しました成形機で半自動駆動の廉価版です。
(プリフォーム挿入とボトル取出しは手作業になります)

FGB-12LC FGB-12LC FGB-12LC
用途 大容量容器
キャビティ数 1
最大成形容量 12L
最小口径 20mm
可能材料 PET
最大生産量 60本/時間

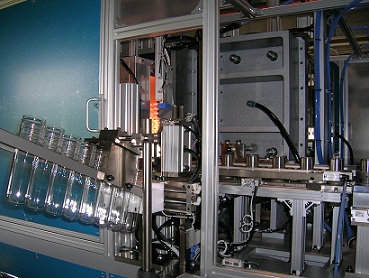

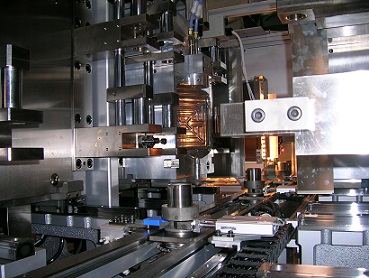

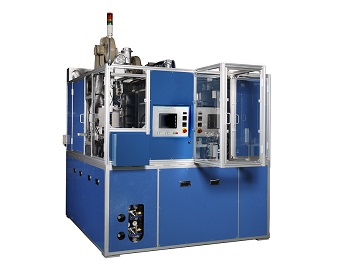

FGB-20LW

20L(呼称5ガロン)までのワンウェイとリターナブル容器成形用のニ軸延伸ブロー成形機です。
肉厚の均一性を保ち、ブロー時の延伸温度を一定にする為、ダブルブロー機構を搭載しております。
2m四方のコンパクトな機械となっており、場所を取りません。
オプションでプリフォームの自動装着、取手の自動インサート対応なども可能となっております。

FGB-20LW FGB-20LW FGB-20LW
用途 大容量容器
キャビティ数 1
最大成形容量 20L
最小口径 20mm
可能材料 PET、PEN、PP、PCなど
最大生産量 180本/時間

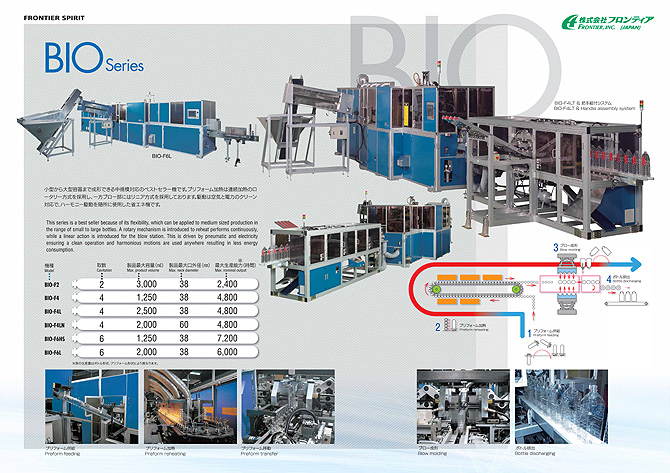

BIOシリーズ

小型から大型容器まで成形できる中規模生産対応のベストセラー機です。
加熱にロータリー方式を採用し連続加熱、そして初期加熱と二次加熱の間にアニーリング区間を設けました。 更にブローはリニア方式を採用し両者の長所を取入れた成形機です。

駆動は空気と電力のクリーン対応で、ハーモニー駆動を随所に使用した省エネ機です。
2個取り標準機から6個取りまで標準型ピッチとワイドピッチ機、高速対応のHS型の10機種を取り揃えております。
【特許登録番号 4201223 他海外10ヶ国】

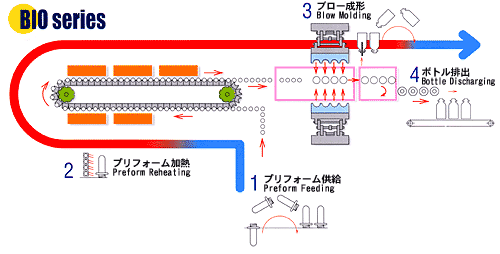

BIO機構図
BIOシリーズ機構図

BIO-F2 / BIO-F2L

3Lまでの容器を2個取り成形が出来ます。
油圧レス成形機で偏荷重が全く発生しないバランス機構を各所に取入れ高速成形を可能にしております。
F2型はキャビティ間ピッチが140mm、F2L型は175mmです。
プリフォーム加熱ゾーンは3ゾーンと5ゾーンの選択が出来ます。

用途 飲料容器、調味料容器など
キャビティ数 2
最大成形容量 3L
最小口径 12mm
可能材料 PET、PP、PEN
最大生産量 2,100本/時間

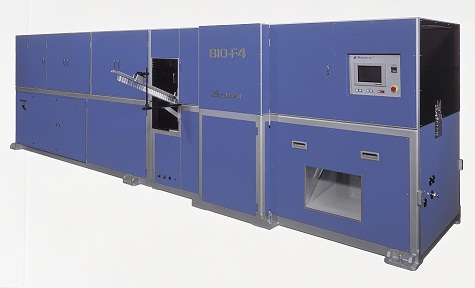

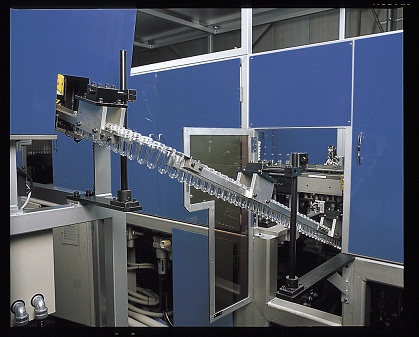

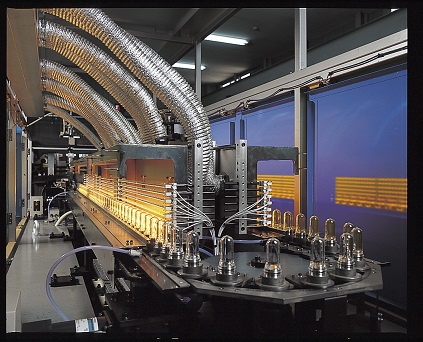

BIO-F4

1.25Lまでの容器を4個取り成形が出来ます。
プリフォームは62.5mmピッチの連続加熱で5加熱ゾーンを通過してブロー型に移行されます。
ブロー型手前で100mmピッチに変換される機構はBIOシリーズ用に開発された新機構です。
オプションで2個取り成形機能も付加できます。広口対応機も用意しておりますが容器最大胴径は85mmとなります。
ブロー型の交換時間は平均30~50分です。

BIO-F4 BIO-F4 BIO-F4
用途 飲料容器、調味料容器など
キャビティ数 4
最大成形容量 1.25L
最小口径 12mm
可能材料 PET、PP、PEN
最大生産量 4,200本/時間

BIO-F4L / BIO-F4LL

2.5Lまでの容器を4個取り成形が出来ます。
2Lを超す大型容器の4個取り成形をとの市場のご要望に応えた成形機です。
BIO-F4型機の100mmピッチを140mmに拡張し、更にF4LL型は175mmにキャビ間ピッチを拡大しています。
よってF4LL型はPLの位置にもよりますが5L の4個取り成形も可能です。
プリフォーム加熱は7段5ゾーン、均熱化ゾーンを含む2ポジションですから幅広い温度設定が可能です。

用途 飲料容器、調味料容器など
キャビティ数 4
最大成形容量 F4L:2.5L、F4LL:5L
最小口径 12mm
可能材料 PET、PP、PEN
最大生産量 4,800本/時間

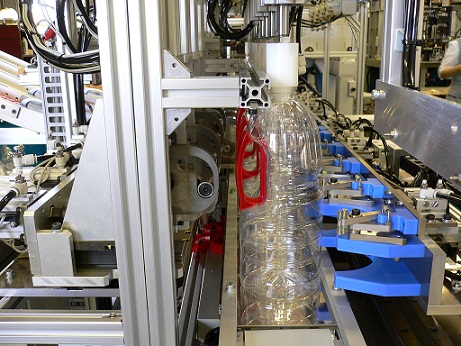

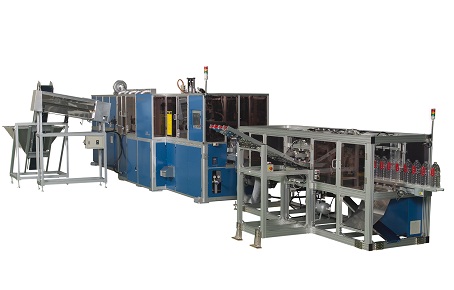

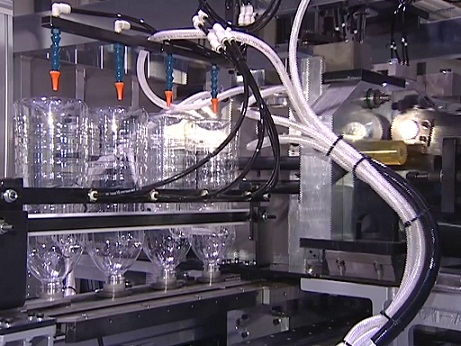

BIO-F4LT

2.5Lまでの取手(ハンドル)付容器を4個取り成形が出来ます。
成形機に組み込まれました特殊容器専用空圧回路とシーケンス制御で、ブロー成形時に取手装着用精密凹状ブロー成形を可能にしました。もちろん取手インサート成形も可能です。
正確にブロー成形されたボトルは成形機に連結された全自動取手組込機に移動し、まずボトルのリークテストを行います。
次に取手がボトルにインサートされ完全装着、自動確認されコンベア上に送り出されます。
F4L型機と同様キャビピッチは140mmで最大2.5Lの取手付ボトルが3,000本/時間成形が出来ます。

BIO-F4LT BIO-F4LT BIO-F4LT
用途 飲料容器、調味料容器など
キャビティ数 4
最大成形容量 2.5L
最小口径 12mm
可能材料 PET
最大生産量 3,600本/時間

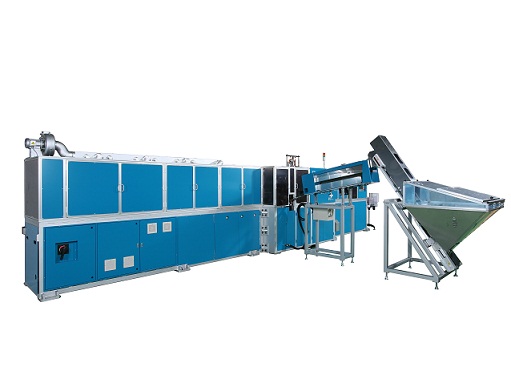

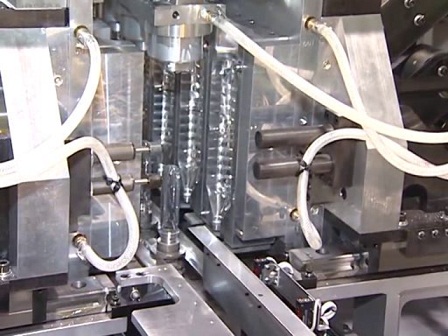

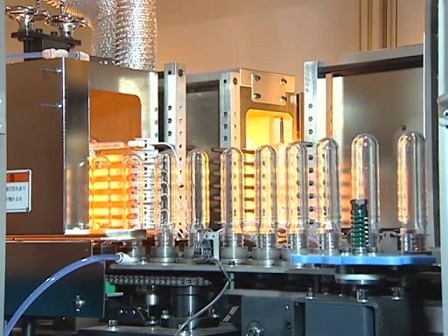

BIO-F6 / BIO-F6L / BIO-F6H

BIOシリーズの中小型容器に特化した成形機です。
F6及びF6H型は最大1Lまでのボトルを其々常温、高温充填用として成形できます。
他のBIOシリーズと同様、ロータリー式のプリフォーム加熱ゾーンを有し、例えば毎分50本クラスの成形スピードですと加熱可能時間は122秒と最長時間を有し各種プリフォーム、容器形状に対応しています。

BIO-F6L BIO-F6L BIO-F6L
用途 飲料容器、調味料容器など
キャビティ数 6
最大成形容量 F6、F6H:1L  F6L:2.5L
最小口径 12mm
可能材料 PET、PP、PEN
最大生産量 5,000本/時間

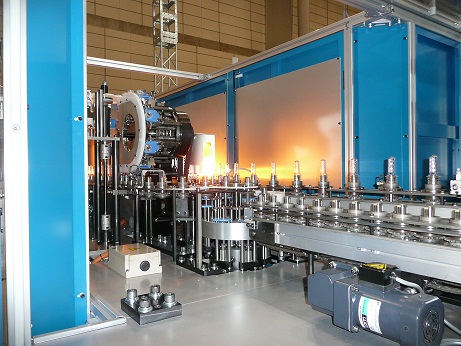

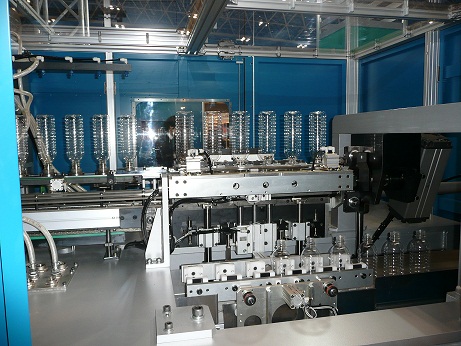

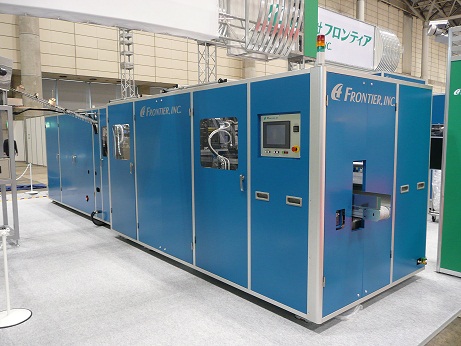

BIO-F6HS

当社主力機器BIOシリーズの高速バージョン機です。
国内で最も多く納入実績をもつ2ステージ機の代表機種で、食品から清涼飲料まで幅広い用途で活躍しています。
プリフォーム挿入機構とボトルエジェクト機構、型締機構などを一新し高速駆動を実現しました。
最大1Lまでのボトル成形に対応でき、生産スピードは7,200本毎時の能力を有しています。
型交換もネックが共通の場合30分以内で完了する汎用機能を有し、高圧ブローエアを回収し機械操作用に100%再利用する省エネ機です。

BIO-F6HS BIO-F6HS BIO-F6HS
用途 飲料容器、調味料容器など
キャビティ数 6
最大成形容量 1L
最小口径 12mm
可能材料 PET、PP、PEN
最大生産量 7,200本/時間

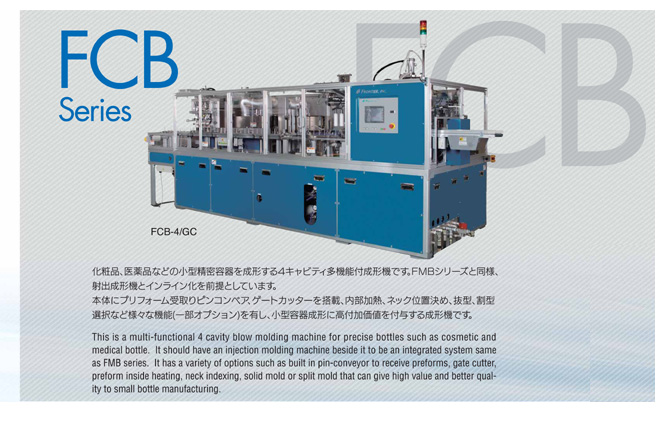

FCBシリーズ

化粧品、医薬品などの小型精密容器を成形する多機能付成形機です。
以下のような機能(一部オプション)を有し、小型成形に高付加価値を付与する成形機です。

プリフォーム内部加熱装置内蔵(OP):厚肉プリフォームを内面から連続加熱が
  出来ます。
ネジ位置決め装置内蔵(OP):特殊型締機構により、ボトル胴部にPLが出ない抜き型構造も
  できます。また通常の割型構造にもなります。
プリフォーム冷却装置内蔵(OP):射出成形機から取り出されたプリフォームを再冷却して、
  射出歪を除去し更にはゲートカットも行うプリフォーム冷却装置です。
PLレス成形内蔵:特殊型締め機構により、ボトル胴部にPLが出ない抜き型構造もできます。
  また通常の割型構造にもなります。
完全自動成形:本機の横に射出機を設置し、プリフォームは射出機に取り付けられた
  トラバースでプリフォーム冷却装置の所定ピンに挿入されます。
  其処からブロー成形まで完全自動で成形されます。

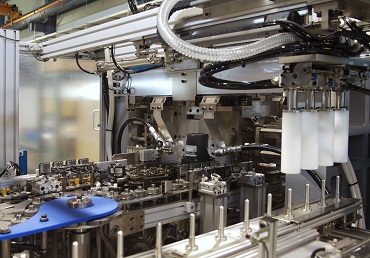

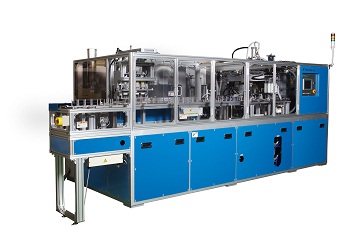

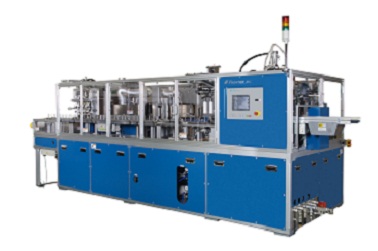

FCB-4

FCB-4 FCB-4 FCB-4
用途 化粧品容器、医薬品容器、文具など
キャビティ数 4
最大成形容量 350ml
最小口径 7mm
可能材料 PET、PEN、PP、HDPE、LDPE、PS、PC、環状オレフィンコポリマーなど
最大生産量 2,000本/時間

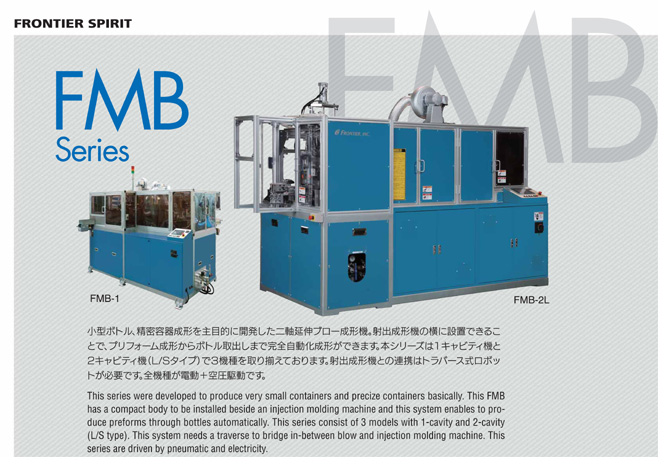

FMBシリーズ

小型ボトル、容器成形を主目的に開発しましたニ軸延伸ブロー成形機です。
射出成形機の横に設置できることで、プリフォーム成形からボトル取出しまで完全自動化成形ができます。
FMBシリーズは1キャビティ機と2キャビティ機で3機種を取り揃えております。
射出成形機との連携はトラバース式ロボットが必要です。
全機種が電動+空圧駆動です。

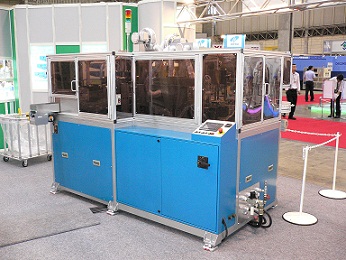

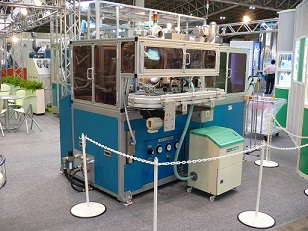

FMB-1

業界最小の超小型二軸延伸ブロー成形機です。
1キャビティでPET、PEN、PP、HDPEなど広範囲にわたる包装用樹脂、機能性樹脂のボトルや容器成形用として使われております。
成形機の機盤上に射出成型機から受け取るプリフォームの補足冷却とゲートカットを装備したピンタイプコンベア装置を付属しています(一部オプション)。
ネジや口部の位置とボトルのブロー部を一定の位置決めする機構も付属できます。

マンドレルとの装着方式は2系統選択できます。まず標準タイプの、プリフォームをマンドレル製品部に差し込む方式、ネック部内径が小さいプリフォームはマンドレルにねじ込む方式です。
また、機内に高圧ブローエアを排出するブースターコンプレッサも内蔵(オプション)、0.5Mpaの低圧エア供給だけで操作・成形が可能となります。

FMB-1 FMB-1 FMB-1
用途 化粧品容器、医薬品容器、文具など
キャビティ数 1
最大成形容量 200ml
最小口径 5mm
可能材料 PET、PEN、PP、HDPE、LDPE、PS、PC、環状オレフィンコポリマーなど
最大生産量 1,000本/時間

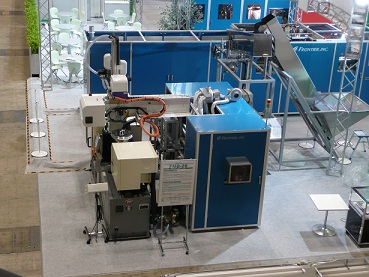

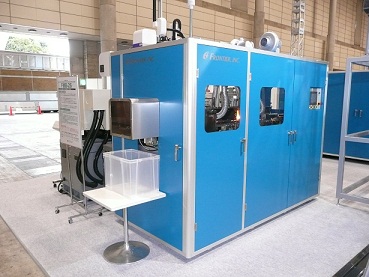

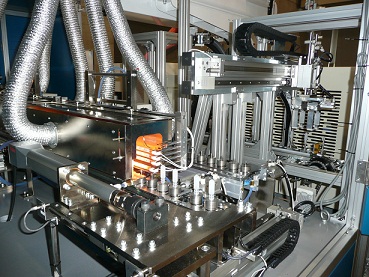

FMB-2S

FMB-1型を発展させました業界最小の2キャビティ超小型二軸延伸ブロー成形機です。
医薬品容器に対しては粉塵対策、摩耗粉対策などを施し小型ながら多彩贅沢な機構となっております。
インターフェイスとなるプリフォーム取出しロボット、プリフォーム後処理装置のシステムが容易に組込めます。

ブロー金型は45mmピッチで最少寸法に纏められ、成形機への装着は手で出来るなど操作、メインテナンス性能は抜群です。
仕様はFMB-1型を踏襲しておりそのダブルバージョン機となります。
射出成形機(型締力500KNクラス)と並列に並べられ、両者合わせた設置スペースは9~10㎡に収まります。

FMB-2S FMB-2S FMB-2S
用途 化粧品容器、医薬品容器、文具など
キャビティ数 2
最大成形容量 120ml
最小口径 5mm
可能材料 PET、PEN、PP、HDPE、LDPE、PS、PC、環状オレフィンコポリマーなど
最大生産量 2,000本/時間

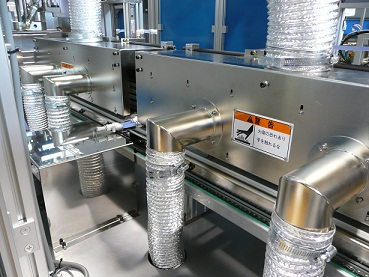

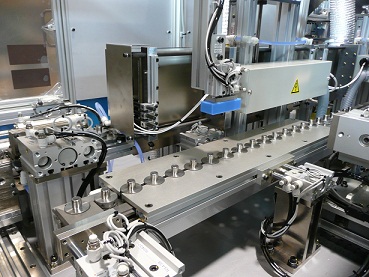

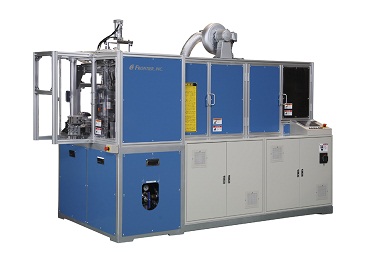

FMB-2L

FMB-2S型をワイドピッチにしました小型容器用2キャビティ超小型二軸延伸ブロー成形機です。
FMB-1、2S型の機能を装着し、更にネック位置決め機構、プリフォーム内部冷却装置などもオプション搭載できる、小型から厚肉容器まで広範囲にわたるブロー成形が可能です。

ブロー型も左右に開く割型方式、上下駆動する抜型方式が出来ますので化粧品などに最適です。
成形条件も10パターンが記憶できるメモリー機能も搭載、多品種対応が前提の設計となっています。
FMBシリーズに共通するプリフォーム成形射出機との連携成形が可能です。
プリフォームの搬送は独立したマンドレルによって雄型、雌型(ねじ込み式)が選択できます。

FMB-2L FMB-2L FMB-2L
用途 化粧品容器、医薬品容器、文具など
キャビティ数 2
最大成形容量 350ml
最小口径 7mm
可能材料 PET、PEN、PP、HDPE、LDPE、PS、PC、環状オレフィンコポリマーなど
最大生産量 2,000本/時間

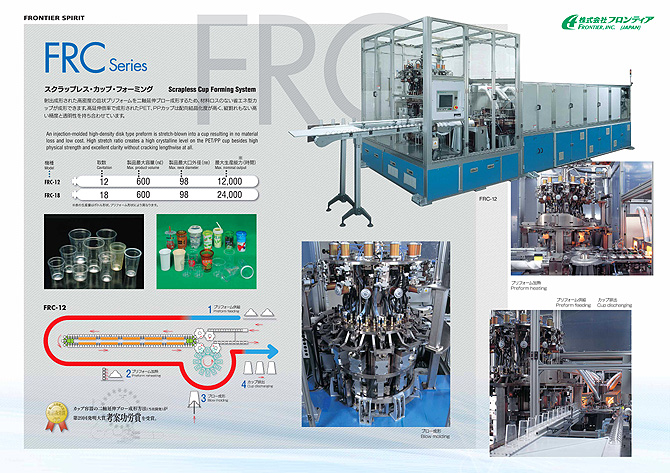

FRCシリーズ

プラスチックカップ専用のロータリー式ニ軸延伸カップブロー成形機です。
射出された高密度の皿状プリフォームをニ軸延伸ブロー成形する為、材料ロスのない省エネカップが成形出来ます。 即ち『スクラップレス』と云う新造語を作りました成形法並びに成形機です。
高延伸倍率で成形されたPET、PPカップは配向結晶化度が高く、縦割れもない高い精度と透明性を持ち合わせています。 従来の圧空・真空成形では不可能な肉厚コントロールが可能です。

また高密度の射出成形プリフォームを二軸延伸ブロー成形プロセスでカップ状に形成しますので深底のカップも容易に得られます。 最少肉厚が0.1mmまでの180mlカップなど、紙容器を外側にPET極薄カップを内側にした複合容器の応用も可能です。
フランジ下の胴部はヒートセット、フランジ全体またはフランジ表面は非晶、裏面は結晶化を施し表面のアルミ箔等との熱接着を完全にし、 一方フランジの強度は裏面の結晶化でカバーする耐熱性PETカップ成形法も確立しております。

また多層のプリフォームによるバリヤーカップも実現しており、究極のカップとも云える耐熱+バリヤー+インモールドラベルも同方式で完成しました。
FRBシリーズと同様ステーション数の増置で生産量をアップしたシリーズ機をご提供できます。
2002年に当社初(国産初)の完全ロータリー式FRC-12型を納入以来多くの実績を積み重ねましたシリーズです。
【FRC関係特許登録番号 4223948、4276823、4117217、4209304、4634483 他海外15ヶ国】

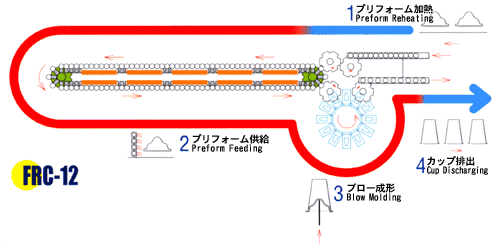

FRC機構図
FRCシリーズ機構図

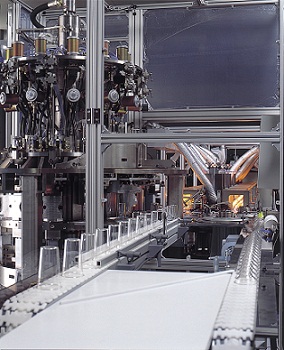

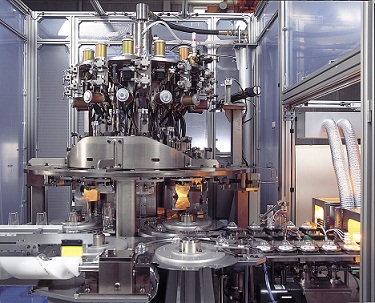

FRC-12

FRC-12 FRC-12 FRC-12
用途 カップ
キャビティ数 12
最大成形容量 600ml
最小口径 12mm
可能材料 PET、PP
最大生産量 12,000個/時間

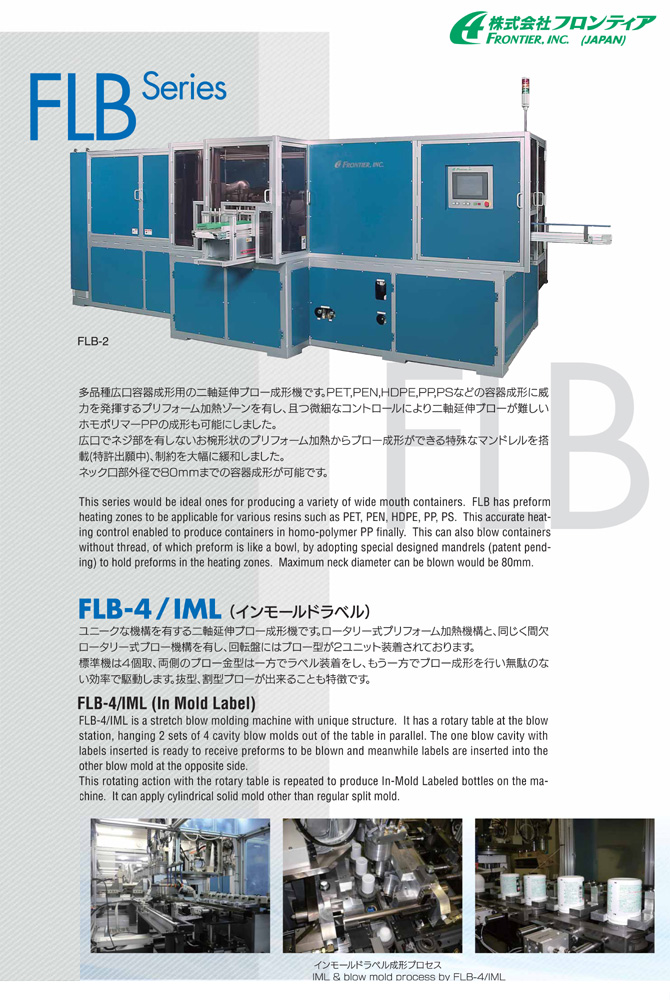

FLBシリーズ

広口容器から特殊容器、多品種容器成形に適したブロー成形機です。
多様な材料の使用が可能であり、製品に合わせた機械仕様の変更が可能です。
ご希望の製品が安定して製造できます。
2ヶ取りのFLB-2、4ヶ取りのFLB-4があり、他機種同様電動+空圧駆動となっております。
【特許登録番号 4252044】

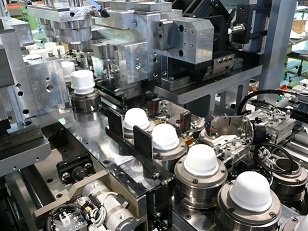

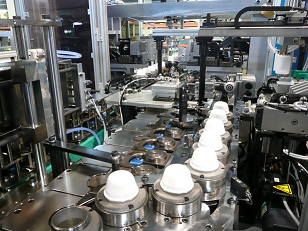

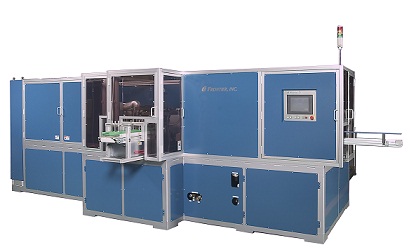

FLB-2

多品種容器成形用の二軸延伸ブロー成形機です。
PET、PEN、HDPE、PP、PSなどの容器成形に威力を発揮するプリフォーム加熱ゾーンを有し、且つ微細なコントロールにより二軸延伸ブローが難しいホモポリマーPPの成形も可能にしました。
広口でネジ部を有しないお椀形状のプリフォーム加熱からブロー成形が出来る特殊なマンドレルを搭載(特許出願中)、制約を大幅に緩和しました。
ネック口部外径で80mmまでの容器成形が可能です。

FLB-2 FLB-2 FLB-2
用途 広口容器、特殊容器、多品種容器
キャビティ数 2
最大成形容量 700ml
最小口径 12mm(最大口内径70mm)
可能材料 PET、PEN、HDPE、PP(コポリマー、ホモポリマー)、PS
最大生産量 1,200本/時間

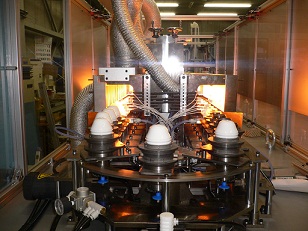

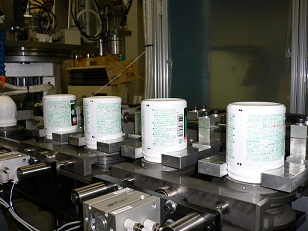

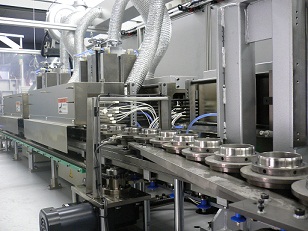

FLB-4

出願から3年8カ月で特許登録が出来ました(弊社最短)ユニークな機構を有する二軸延伸ブロー成形機です。
ロータリー式プリフォーム加熱機構と、同じく間欠ロータリー式ブロー機構を有し、回転盤にはブロー型が2ユニット装着されております。
標準機は4個取り、両側のブロー金型は一方でラベル装着をし、もう一方でブロー成形を行い無駄のない効率で駆動します。
【特許登録番号 4252044】

■インモールドラベル成形  FLB-4R/IML型
加熱ゾーンから移送されて来ました4個のプリフォームはラベルが装着されたブロー金型が上部から下降型締めを行いプリフォーム+ラベル+ブロー成形となります。
その時反対側のブロー型は回転盤下降により所定位置にあり、ラベル装着がされています。
インモールドブローが終了すると回転盤が上昇、マンドレル上の容器は排出側に移動、加熱されたプリフォームがブロー部に移動、同時に回転盤が回転、ラベル部が装着されたブロー型が下降型締め、ブロー工程に入ります。

■応用成形
ラベル装着以外にもインサート成形など幅広く2次加工を施すことができます。

FLB-4 FLB-4 FLB-4
用途 広口容器、特殊容器、多品種容器
キャビティ数 4
最大成形容量 1L
最小口径 12mm(最大口内径70mm)
可能材料 PET、PEN、HDPE、PP(ホモポリマー)、PS
最大生産量 2,400本/時間

FTBシリーズ



FTBシリーズは当社が設計・技術を担い、台湾合併子会社の【中華開拓有限公司】で製造しました成形機です。
主要部品は日本製を搭載構成しています。
小型から大型ボトル成形の実績を誇るEFBシリーズをバージョンアップして厚肉短長プリフォーム、軽量ボトル、大型ボトル対応などを可能にしております。
成形するボトルの大きさに応じてブロー型ピッチを変えられる業界初のブローキャビティピッチ変換機能をオプションで用意しました。
プリフォームは最短距離で最高効率の加熱を行い、ブロー成形はボトルの大きさに応じた変換ピッチの金型で省スペース、高効率、高品質の生産が出来ます。

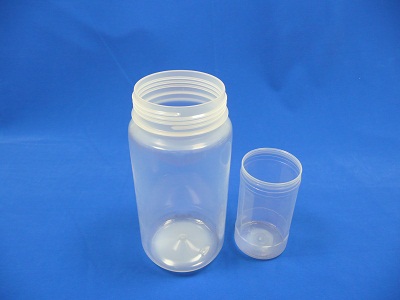

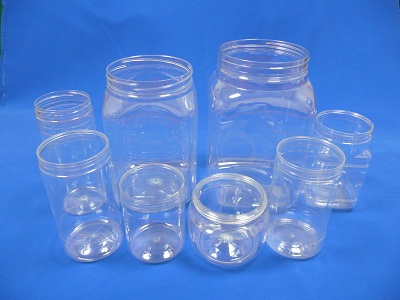

広口容器
広口PET容器
広口容器
広口PP容器

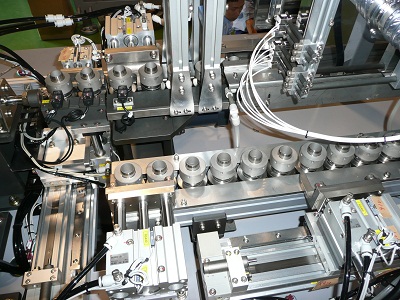

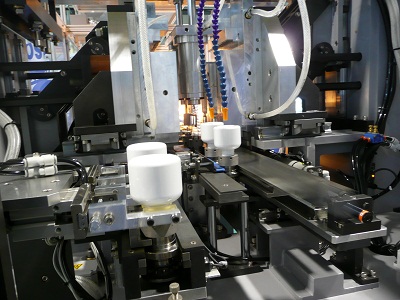

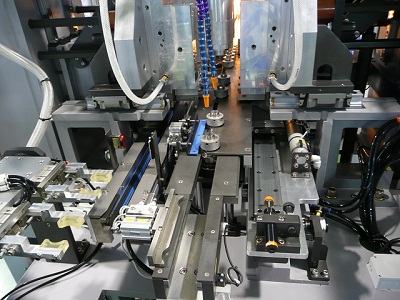

FTB2-2L

2Lまで成形可能な汎用的なニ軸延伸ブロー成形機です。
プリフォームはネック部が遮熱され胴部が安定且つ正確に加熱コントロールできるマンドレル回転移送加熱方式を採用しています。
プリフォーム挿入には正確な位置決めが出来るピッチ変換スクリューを採用、汎用性を高めました。
本機は電気と圧縮空気のみで駆動する最も衛生的なクリーン及び省エネ対応機です。

FTB2-2L FTB2-2L FTB2-2L
用途 飲料容器、調味料容器など
キャビティ数 2
最大成形容量 2L
最小口径 12mm
可能材料 PET、PP、PEN
最大生産量 1,800本/時間

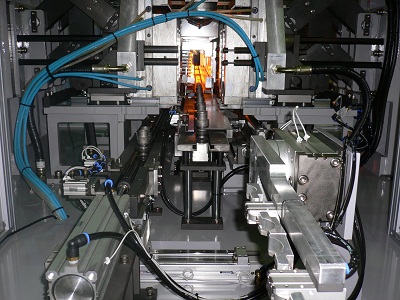

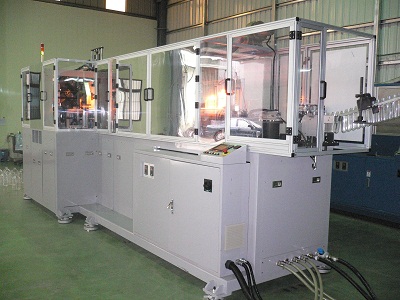

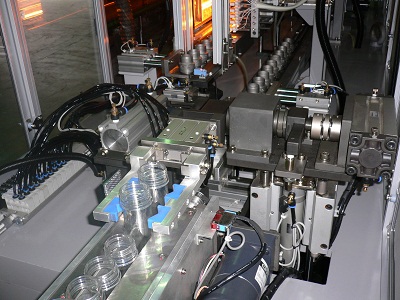

FTB2-5L

5Lまで成形可能な汎用的なニ軸延伸ブロー成形機です。
肉厚そして大型プリフォームでも均一に、且つ設定希望通りに加熱出来る3ゾーン、各10段の業界最高クラスの加熱方式を採用しております。
プリフォーム搬送マンドレルは3次元搬送方式です。
この方法によりプリフォームとマンドレルは最短距離で移動する為、省スペース高速化を実現しました。
型締機構は新開発のハーモニック駆動を採用し、省エネと簡素化、そしてスムーズな高速開閉を可能にしました。

FTB2-5L FTB2-5L FTB2-5L
用途 飲料容器、調味料容器など
キャビティ数 2
最大成形容量 5L
最小口径 12mm
可能材料 PET、PP、PEN
最大生産量 1,800本/時間

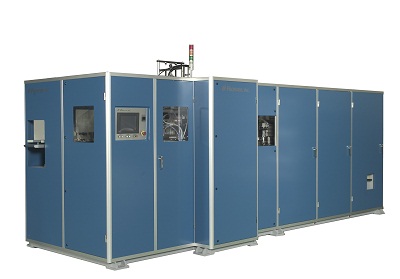

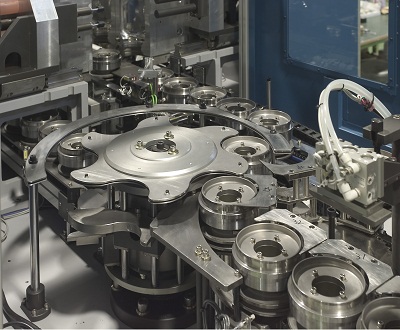

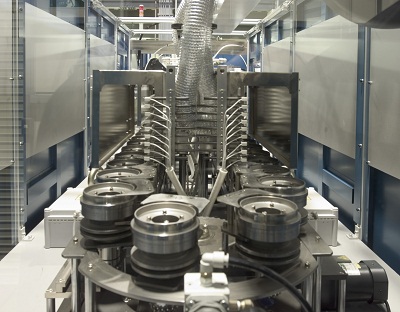

FTB2-5W

広口容器専用のニ軸延伸ブロー成形機です。
広口プリフォームを効率よくマンドレルに挿入するためスターホイール機構を採用、さらにプリフォーム加熱ゾーンは高加熱効率のロータリー型小ピッチ式、ブローでは240mmピッチに拡大可変し最大5Lまでの大型容器成形に対応しています。
また広口ネック内にかかる圧力対策として、加圧吸収型マンドレルを新開発し、ブロー空気圧力がブロー型とネック部に過荷重として負荷を与えないようにしました。

FTB2-5W FTB2-5W FTB2-5W
用途 広口容器
キャビティ数 2
最大成形容量 5L
最小口径 12mm
可能材料 PET、PP、PEN
最大生産量 1,600本/時間

EFBシリーズ

小型容器から5Lまでの大型容器及び取手付容器など幅広く対応できる非常に汎用性に富んだ機種です。
最大2ヶ取りまで対応するリニア方式のブロー成形機です。

多種熱可塑性樹脂成形が可能なことも大きな特徴です。
プリフォームマンドレル数を最小にしたことにより型換えが短時間で行えますので、多品種製品の生産に適しております。
設置スペースも最少で済み重量も軽い設計ですので複数階への設置も可能です。
全機種が電動+空圧駆動です。【特許登録番号 3817270、 他海外6ヶ国登録】

EFB1000

EFB-1000 1セットのブロー金型で成形できる基本機です。1Lですと最高1,050本のPETボトル生産が可能です。
また試験研究機としても活躍しておりブロー金型交換は15分、プリフォーム搬送マンドリルも容易に交換できます。
プリフォーム加熱は1ゾーン6段可変コントロールができます。小物生産に適しております。

用途 飲料容器、調味料容器、化粧品、医療品容器、特殊容器など
キャビティ数 1
最大成形容量 5L
最小口径 12mm
可能材料 PET、PP、PEN、HDPE、PC、PPS、COP等
最大生産量 1,050本/時間

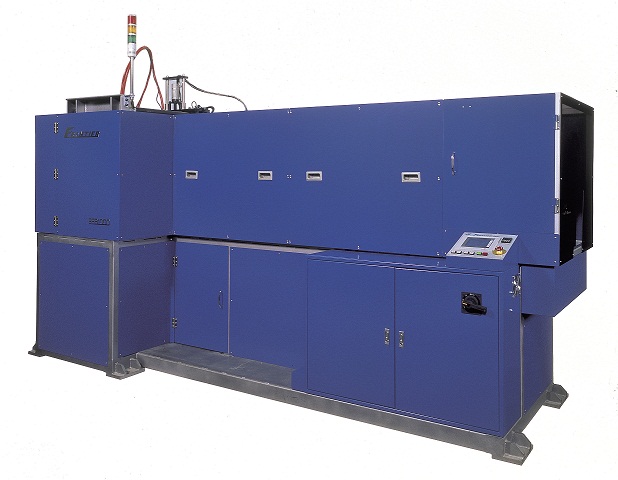

EFB1000ET

EFB-1000ET EFB1000型機のプリフォーム加熱に倍の能力を持たせました万能機です。
5ccから5Lまで生産できます。ブロー型は1セットです。
PPやPENなどの熱に敏感な樹脂を用いるブロー成形が出来ます。
小規模生産には最適な成形機で、ダイレクトブローの代替機として活躍しております。

用途 飲料容器、調味料容器、化粧品、医療品容器、特殊容器など
キャビティ数 1
最大成形容量 5L
最小口径 12mm
可能材料 PET、PP、PEN、HDPE、PC、PPS、COP等
最大生産量 1,050本/時間

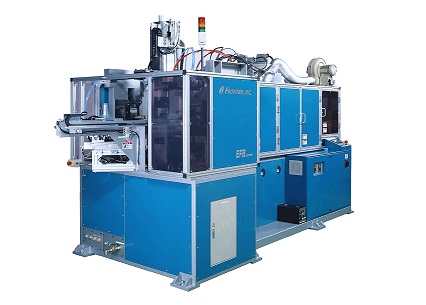

EFB1000ETW

EFB1000ET機をベースにした口径の大きな容器成形機です。
EFB-1000ETW ネジサイズ86mm、胴径220mm、高さ250mmまでの成形が可能です。
全ての機種に共通なタッチパネル式操作方式で、可変部を極力少なくしておりますので容易な操作で誰にでも良品広口容器が作れます。
IML装置も組込めるなど応用範囲も広く、容器の付加価値を上げる成形が出来ます。

用途 飲料容器、調味料容器、化粧品、医療品容器、特殊容器など
キャビティ数 1
最大成形容量 5L
最小口径 12mm
可能材料 PET、PP、PEN、HDPE、PC、PPS、COP等
最大生産量 900本/時間

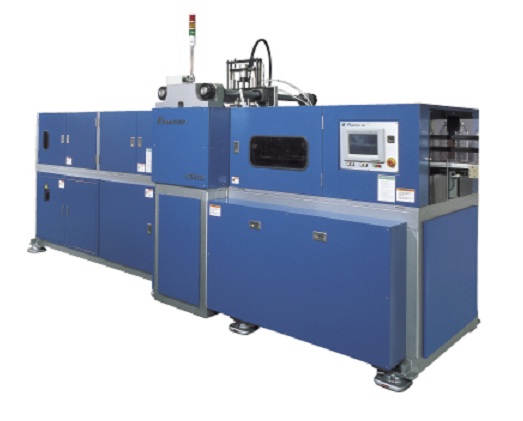

EFB2000

当社の代表的汎用機です。
機内に投入されたプリフォームの移動方法に独自性を付与した成形機です。
プリフォームのネジ部はクランプ板により熱遮断されており、最少数のマンドリルでプリフォームを移送します。
EFB-2000プリフォームの前後左右の移動、型締機構など全ての駆動はカム盤が駆動源で他に例を見ない成形機です。
PET,PP等の多種多様容器を2個取り成形し最大3L容器成形が可能です。
プリフォームは60mm間隔で回転加熱されブローでは140mmにピッチ変換が行われる高機能成形機です。
又、オーバル断面形状や化粧品容器に要求される『ネジ位置決め装置』のオプション機能も取り付けられます。
【特許登録番号 3442141、3420365、米国特許番号5780069他】

用途 飲料容器、調味料容器、化粧品、医療品容器、特殊容器など
キャビティ数 2
最大成形容量 3L
最小口径 12mm
可能材料 PET、PP、PEN
最大生産量 2,000本/時間

EFB2000L

5Lまでの大型容器を2個取り生産できる成形機です。
基本構造はEFB2000型を踏襲しブロー型ピッチを加熱部の60mmから175mmにしております。
150㌘、6.5mm厚のプリフォームで5L容器の2個取り成形(焼酎ハンドル付容器)などで活躍しております。

用途 飲料容器、調味料容器、化粧品、医療品容器、特殊容器など
キャビティ数 2
最大成形容量 5L
最小口径 12mm
可能材料 PET、PP、PEN
最大生産量 2,000本/時間
